tipi di diagrammi di interazione

• di sequenza:
  • i più semplici (un po' meno in UML 2)
• di comunicazione:
  • diagrammi di collaborazione in UML 1
• di temporizzazione, introdotti in UML 2:
  • vincoli temporali quantitativi, modelli di hardware
• di interazione generale, introdotti in UML 2:
  • combinazione di diagrammi di sequenza e di attività (trattati più avanti)

diagrammi di sequenza

elementi notazionali:

• oggetti (o attori)
• scambiano messaggi (invocazioni di operazioni)
• lungo le loro linee di vita
  • direzione verticale del diagramma: il tempo (dall'alto verso il basso)

quando si usano:

• modellazione della dinamica di un singolo caso d'uso (scenario)
  • il diagramma specifica la sequenza di interazioni fra oggetti (e/o attori) in un'occorrenza del caso d'uso

un esempio semplice

iscrizione di uno studente a un seminario di un corso

un altro esempio semplice, un po' troppo

acquisto di un prodotto da un distributore automatico

• il caso d'uso (scenario):  http://programmazione.html.it/uml/uml_31.htm
• i messaggi fra oggetti e/o attori modellano le interazioni descritte nei passi dello scenario, ma ...
• cosa manca nel diagramma di sequenza proposto?
• N.B. lo scenario descrive un'implementazione del caso d'uso

esistenza dinamica degli oggetti

• attivazione di un oggetto:
• creazione di un oggetto:
• (auto)distruzione di un oggetto:

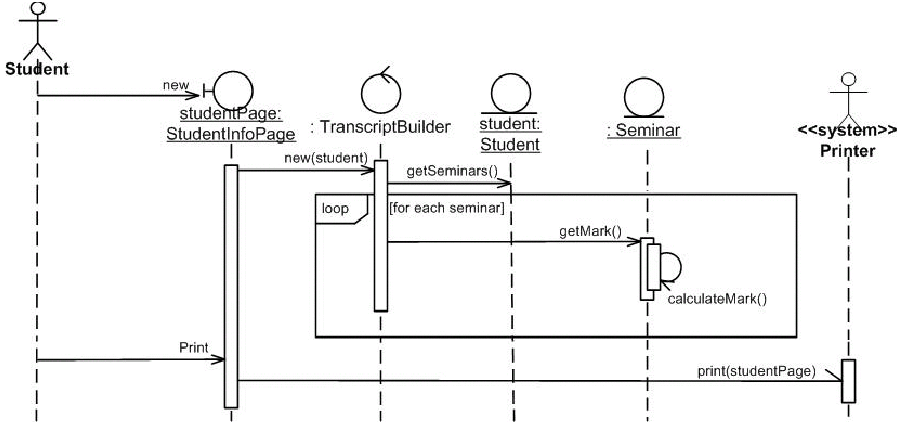

iterazioni, con frame di interazione

nuova notazione introdotta da UML 2: i frame di interazione

• utili per i cicli e altri costrutti, ad es. condizioni

operatori per frame di interazione

• alt : tracce in alternativa, si esegue quella la cui condizione è vera
• opt : traccia opzionale, la si esegue solo se la sua condizione è vera
• par : tracce in parallelo
• loop : iterazione, controllata da condizione
• region : regione critica, traccia eseguibile da un solo thread per volta
• neg : negazione, la traccia descritta è non valida
• ref : riferimento, traccia descritta in un altro diagramma
  • si possono indicare parametri e tipo di ritorno
• sd : sequence diagram, racchiude un intero diagramma di sequenza

schede CRC

classi, responsabilità, collaborazioni

• non sono parte dello standard UML
• tuttavia, sono molto utili nel progetto di software ad oggetti

• responsabilità operative della classe: progetto dell'interfaccia
• le collaborazioni si realizzano attraverso interazioni
• le schede CRC si progettano attraverso l'analisi dei requisiti funzionali (scenari dei casi d'uso)

diagrammi di comunicazione

in UML 1: diagrammi di collaborazione

• si usano in alternativa ai diagrammi di sequenza

diagrammi di temporizzazione

notazione standard ben prima di UML 2 ...

• vincoli temporali quantitativi
• modelli di hardware
